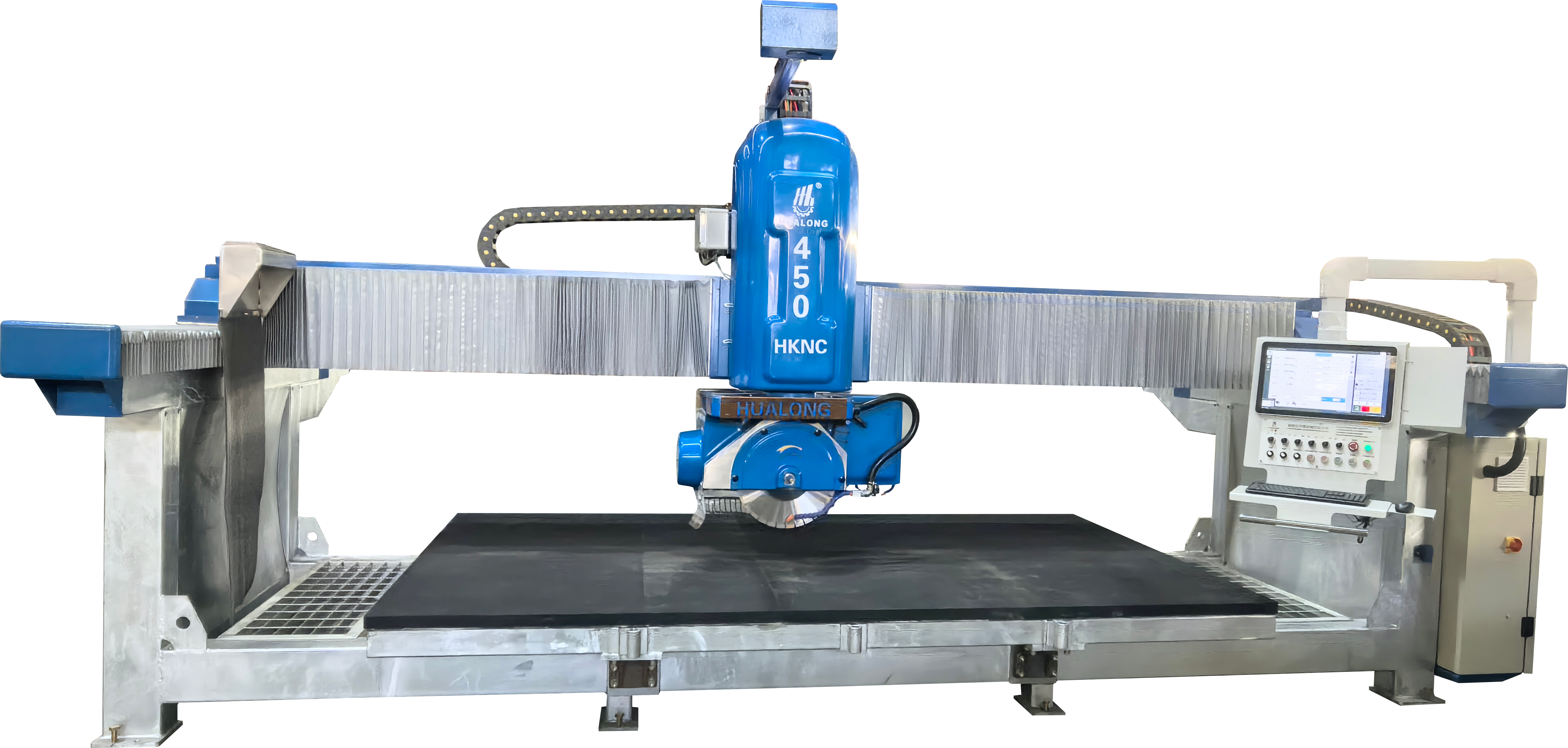

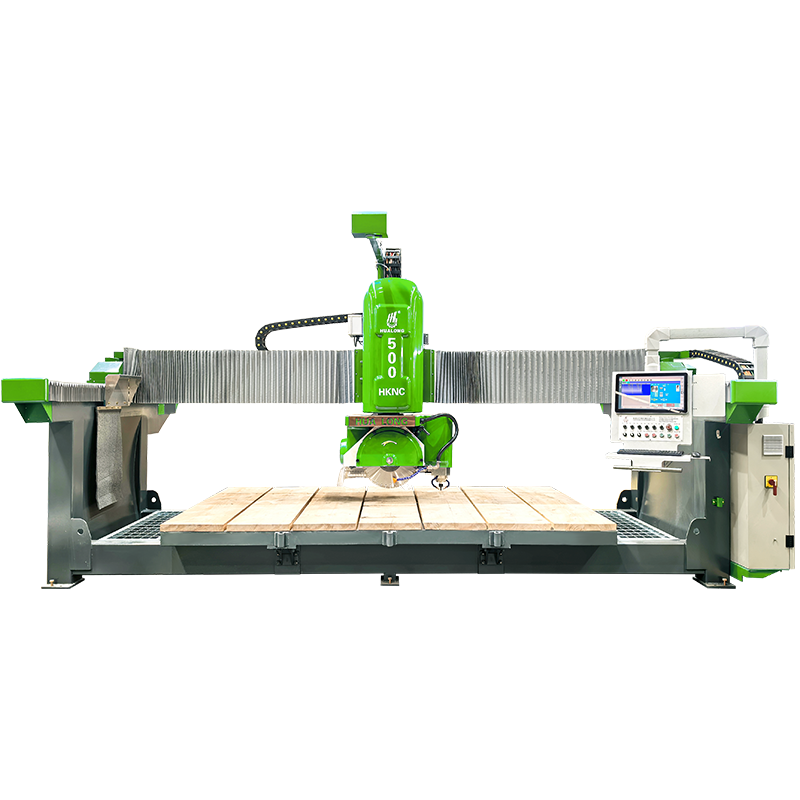

Пятикоординатный мостовой отрезной станок с ЧПУ HKNC-450 PLUS

Пятикоординатный мостовой отрезной станок с ЧПУ HKNC-450 PLUS

Обзор станков Пятикоординатный мостовой отрезной станок с ЧПУ HKNC-450 PLUS – это многофункциональное оборудование с ЧПУ для обработки камня, объединяющее пятикоординатный мостовой отрезной станок с гравировальным станком. Оборудование оснащено цифровой бесщеточной системой привода осе...

Отправить заявку

  

Описание

связаться с нами

Обзор станков

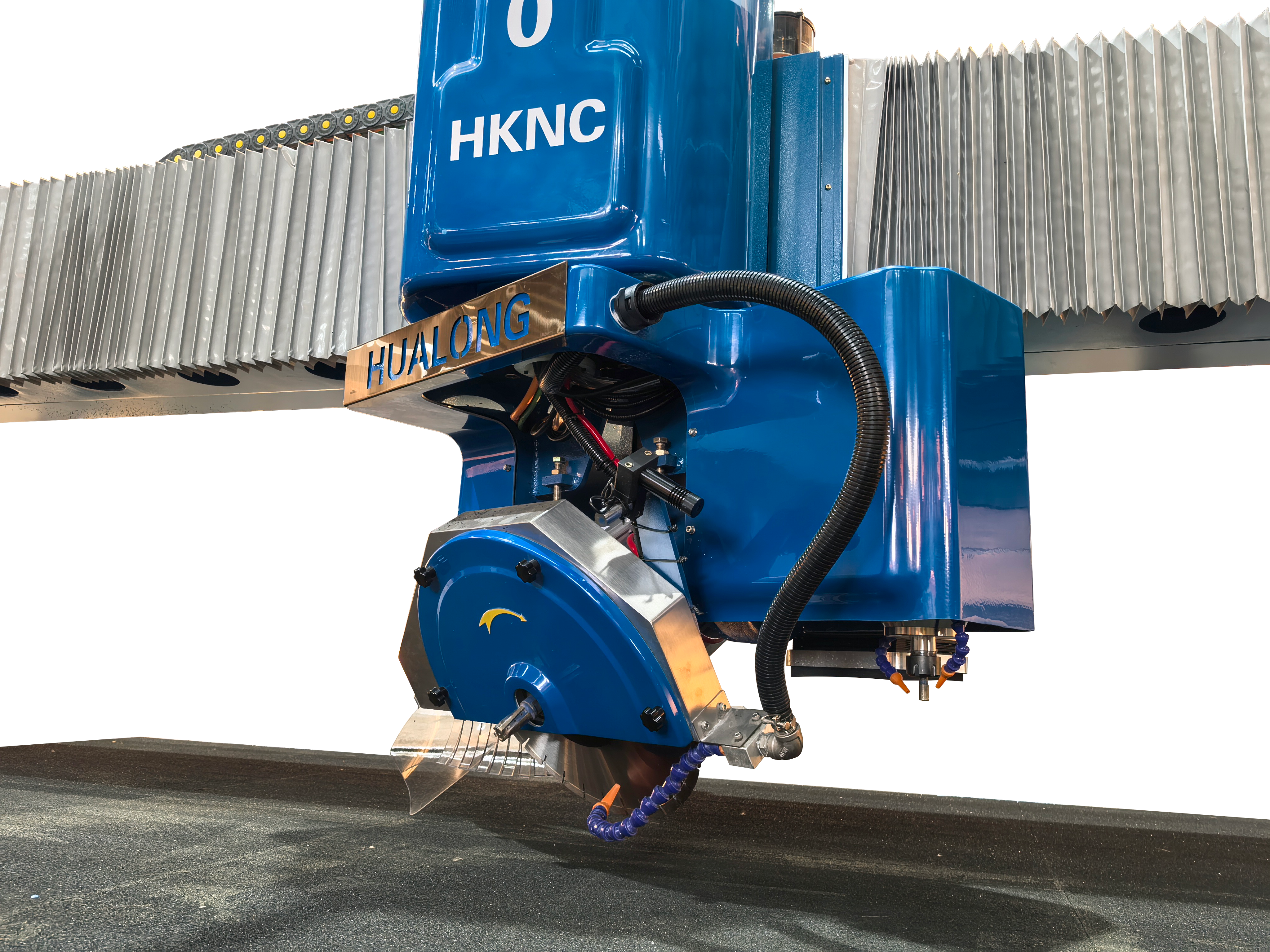

Пятикоординатный мостовой отрезной станок с ЧПУ HKNC-450 PLUS — это многофункциональное оборудование с ЧПУ для обработки камня, объединяющее пятикоординатный мостовой отрезной станок с гравировальным станком. Оборудование оснащено цифровой бесщеточной системой привода осей в сочетании с высокоточным редукторным двигателем и линейной шариковой направляющей с защитным кожухом, что гарантирует высочайшую точность резки. Автоматическая поворотная головка может вращаться на 360°, автоматический наклон головки можно регулировать в диапазоне от 0° до 90°, а 21-дюймовый сенсорный дисплей обеспечивает простоту управления. Благодаря этим функциям оборудование может выполнять ортогональную резку, боковую резку, эллиптическую резку, круговую резку, наклонную резку, резку по прямой линии, вогнутую резку, выпуклую резку и сложную трехмерную гравировку, в полной мере используя преимущества пятикоординатного соединения.

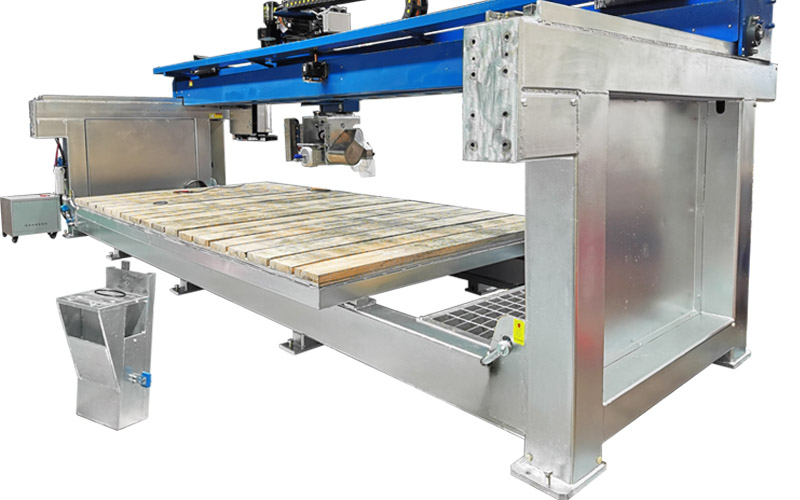

Новая функция: гальванизация

Для повышения долговечности и коррозионной стойкости оборудования в пятикоординатном мостовом отрезном станке с ЧПУ HKNC-450Plus специально добавлена функция гальванизации. Ключевые компоненты оцинкованы для предотвращения ржавчины и коррозии, что делает их особенно подходящими для длительного использования во влажных или пыльных условиях. Эта особенность не только продлевает срок службы оборудования, но и снижает затраты на техническое обслуживание, гарантируя, что оборудование останется эффективным в суровых условиях.

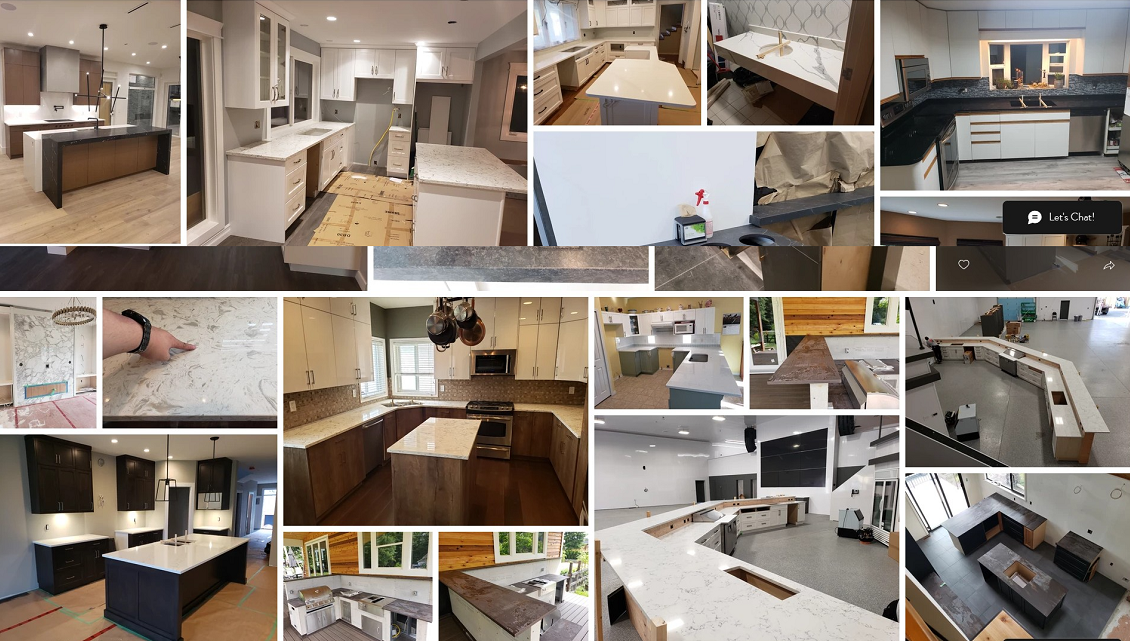

Область применения

Пятикоординатный мостовой отрезной станок с ЧПУ HKNC-450Plus идеально подходит для проектов внутреннего и внешнего дизайна, таких как изготовление кухонных столешниц, столешниц для ванных комнат, капителей колонн, столов, раковин, лестниц, полов и надгробных памятников. Универсальность и высокая точность делают его идеальным для камнеобрабатывающей промышленности.

HKNC-450plus 5-осевой мостовой станок с ЧПУ

Технические параметры

Технические характеристики
Модел	HKNC-450	HKNC-500	HKNC-650	HKNC-825
Диаметр диска	Ф350-450 мм	Ф400-500 мм	Ф350-ф650 мм	Ф400-ф800 мм
Рабочее поле	3500*2100 мм	3500*2100 мм	3500*2100 мм	3500*2100 мм
Макс. длина резки	3500 мм	3500 мм	3500 мм	3500 мм
Макс. толщина резки	90 мм	120 мм	200 мм	290 мм
Макс. ход подъема	250 мм	300 мм	500 мм	650 мм
Мощность главного двигателя	15 КВт	18.5 /26.4 КВт	18.5 /26.4 КВт	22 КВт /26.4 КВт
Мощность двигателя перемещения головки	1.3 КВт	1.3 КВт	1.15 КВт	1.15 КВт
Мощность двигателя перемещения балки	1.3 КВт	1.3 КВт	1.15 КВт	1.15 КВт
Мощность мотора гидравлической стации	2.2 КВт	2.2 КВт	2.2 КВт	2.2 КВт
Мощность подъемного двигателя	0.85 КВт	0.85 КВт	0.85 КВт	0.85 КВт
Расход воды	2 м3/ч	2 м3/ч	2 м3/ч	2 м3/ч
Размеры ( ДШВ)	570032602765 мм	570032602765 мм	630036003100 мм	680034003900 мм
Вес брутто	5500 кг	5400 /5800 кг	5800 кг	6500 кг
Грузоподъемность вакумных присосок	200 кг	200 кг	200 кг	200 кг
Скорость вращения шпинделя (диска)	0-6000 об/мин	0-6000 об/мин	0-6000 об/мин	0-6000 об/мин
Скорость вращения гравировки (PLUS)	0-24000 об/мин	0-24000 об/мин	0-24000 об/мин	0-24000 об/мин

Функции и конфигурация оборудования

Система управления — ЧПУ

Производитель: ESA

Производство: Италия

Премиальная ЧПУ-система с сенсорным экраном для простой настройки и автоматической обработки. Позволяет легко, точно и высокоэффективно выполнять даже сложные задачи обработки.

Программное обеспечение – Pegasus CAD/CAM

Производитель: Pegasus

Производство: Италия

Простота использования – Интуитивно понятный интерфейс, не требует специальных компьютерных навыков.

Надежность – Регулярные обновления и высококлассная техническая поддержка.

Мощный функционал – Различные модули и инструменты для широкого спектра технологий и видов обработки.

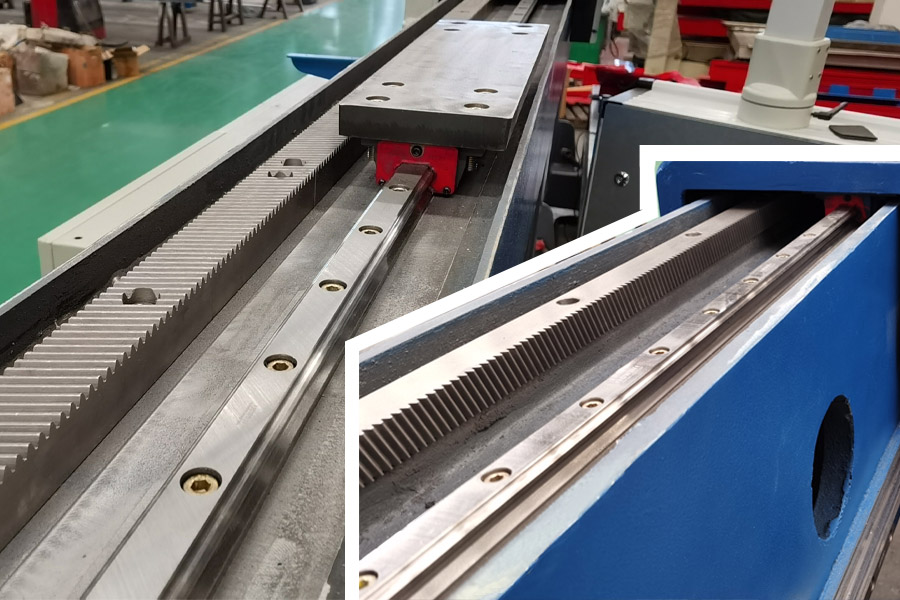

Линейные направляющие

Бренд: Hiwin Происхождение: Тайвань, Китай

Известная продукция высшего качества, используемая на траверсах и каретках для обеспечения высокой точности реза и длительного срока службы.

Функция захвата изображения плиты (опционально)

Приложение позволяет получать и обрабатывать фотографии плиты, корректируя дисторсию объектива и выравнивая изображение. На основе полученного снимка можно оптимально расположить шаблоны на плите, избегая дефектов материала, а также идентифицировать прожилки, требующие обработки. Дополнительно доступна возможность геометрического анализа кромок плиты.

Цифровой серводвигатель

Бренд: ESA

Производство: Италия

Бесколлекторный серводвигатель постоянного тока со встроенными приводами, обеспечивающий полную цифровую интеграцию с ЧПУ ESA. Обеспечивает надежное управление по осям X, Y, Z и C.

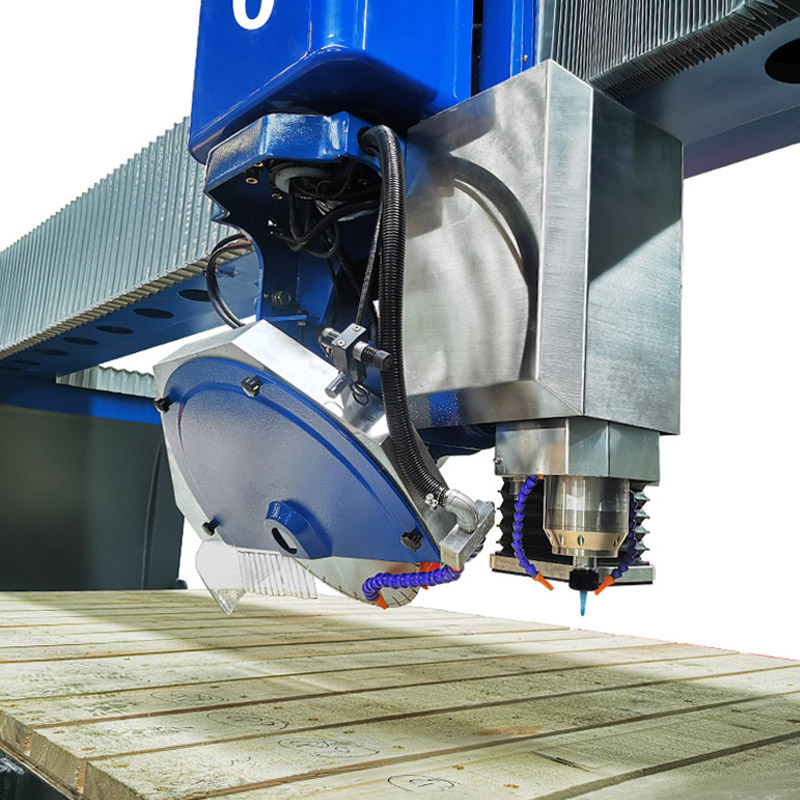

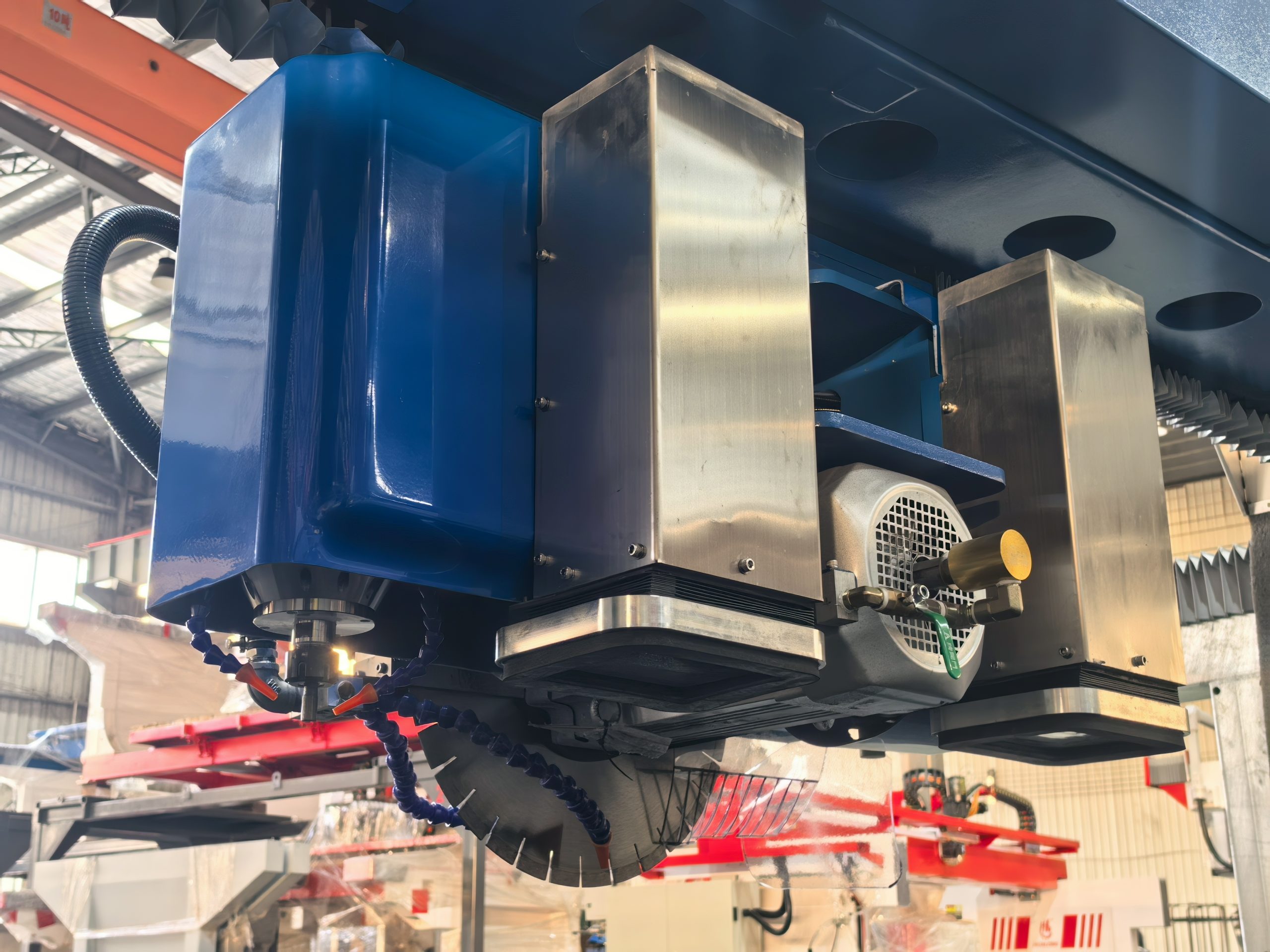

Модуль гравировки (опционально)

Тип: электроприводной шпиндель

Скорость вращения: 0-24000 об/мин

Мощность: 5.5 кВт

Электрический шпиндель обладает значительно более высокой скоростью вращения по сравнению с механическим, что обеспечивает исключительно точную и быструю гравировку, а также многократно увеличивает скорость выполнения криволинейных резов и угловой фрезеровки.

Система перемещения

Благодаря вакуумным присоскам система позволяет оптимизировать использование плиты, исключая необходимость ручного перемещения.

Повышенная эффективность и сокращение простоев

Перемещение заготовок без участия оператора

Простота использования

Полная автоматизация процесса

Снижение производственных отходов

Грузоподъемность до 200 кг

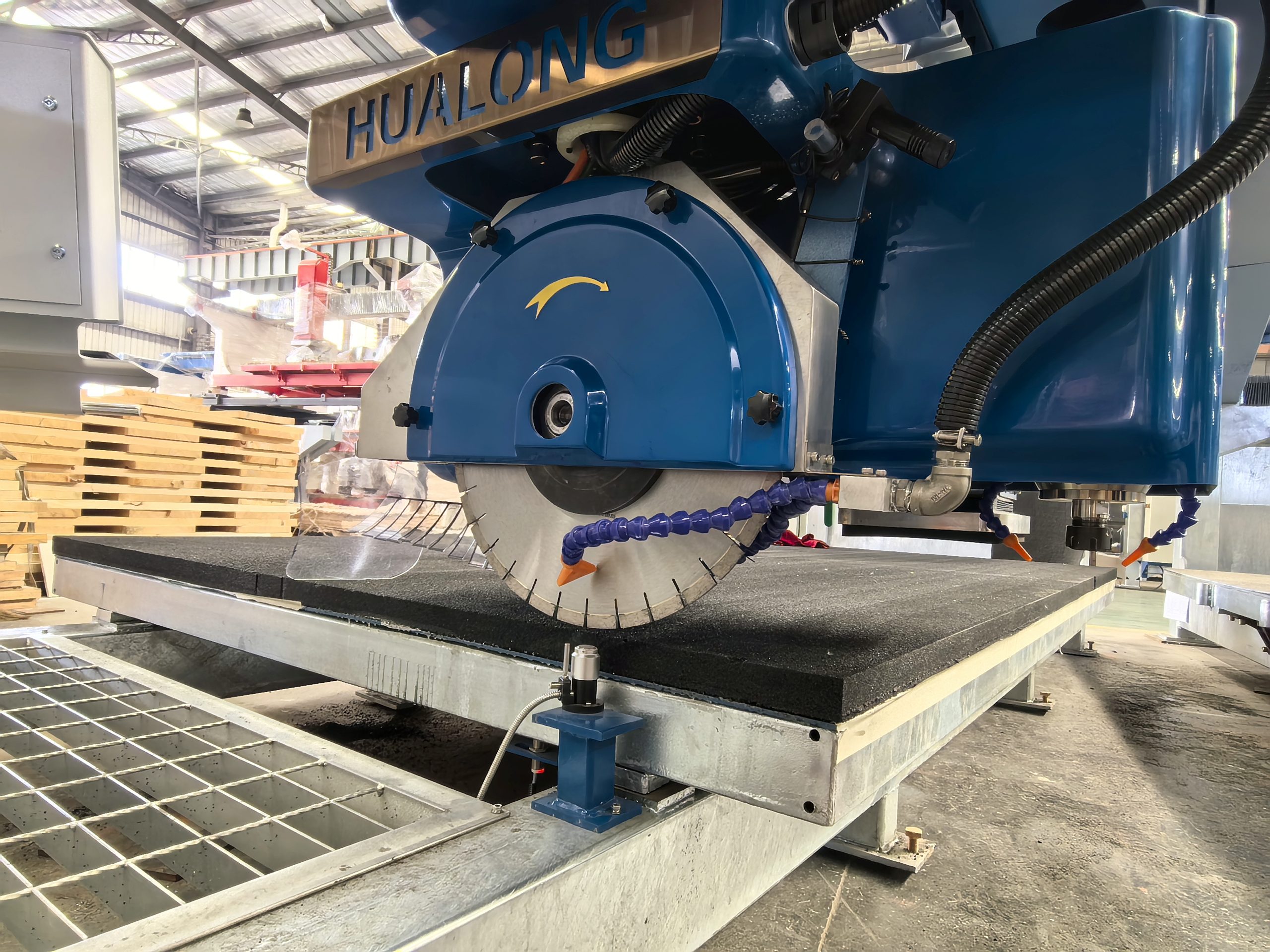

Датчик толщины плиты (опция)

Производство: Китай

Автоматическая система измерения толщины обрабатываемой плиты.

Блок предустановки пильного диска (опция)

Автоматическое измерение диаметра диска и алмазного инструмента.

Резиновая платформа (опция)

Водонепроницаемая и устойчивая к деформации.

Наклон стола от 0° до 85°.

Защитная дверь (опция)

Рекомендуется использовать световую завесу для предотвращения производственных травм.

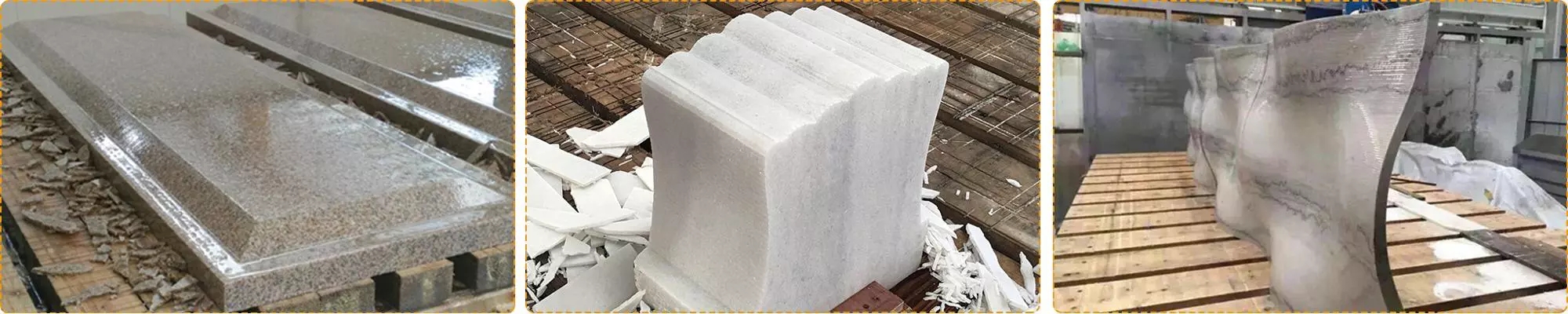

Сценарии использования клиентами
