5-осевой мостовой распиловочный станок с ЧПУ HKNC-500

5-осевой мостовой распиловочный станок с ЧПУ HKNC-500

Введение 5-осевой мостовой распиловочный станок с ЧПУ HKNC-500 – это самый универсальный и гибкий 5-осевой интерполированный режущий центр, предназначенный для обработки натурального и искусственного камня, керамики и сверхкомпактных материалов. Полностью соответствует всем параметра...

Отправить заявку

  

Описание

связаться с нами

Введение

5-осевой мостовой распиловочный станок с ЧПУ HKNC-500 — это самый универсальный и гибкий 5-осевой интерполированный режущий центр, предназначенный для обработки натурального и искусственного камня, керамики и сверхкомпактных материалов.

Полностью соответствует всем параметрам — скорости, точности, рабочим ходам и программному интерфейсу — необходимым для всех задач, связанных с эффективным изготовлением плит, включая обрезку, резку без натяжения, резку под углом, многонаправленные и криволинейные работы, а также внутренние вырезы.

Подробности

Оборудование обеспечивает перемещение по линейным осям X, Y, Z и вращение осей A, C, значительно сокращая время выполнения программ. Двигатель пилы мощностью 18,5 кВт развивает скорость до 6000 об/мин, позволяя резать материалы толщиной до 120 мм с использованием дисков диаметром 400-500 мм.

Цифровые бесщеточные приводы осей в сочетании с высокоточными мотор-редукторами и защищенными линейными направляющими гарантируют исключительную точность реза. Автоматическая поворотная головка на 360° и наклонная головка с диапазоном 0-90° управляются через удобный 21-дюймовый сенсорный дисплей, обеспечивая выполнение ортогональных, наклонных, эллиптических и круговых резов, а также 2D/3D фрезерование за счет интерполяции осей.

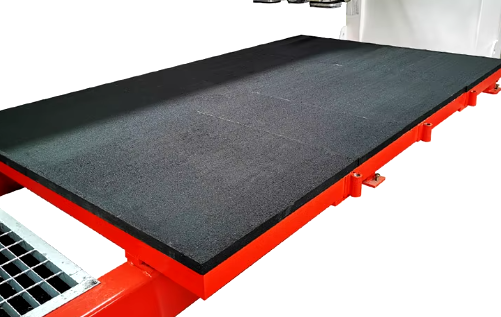

Опциональный наклонный рабочий стол с гидравлическим насосом упрощает загрузку плит, ускоряя производственный процесс.

5-осевая мостовая пила с ЧПУ HKNC-500 является идеальным решением для создания как интерьерных, так и экстерьерных изделий, включая кухонные столешницы, столешницы для ванных комнат, архитектурные капители, столы и барные стойки, раковины и мойки, лестничные конструкции, напольные покрытия, а также ритуальные памятники и художественные изделия.

Пильный диск можно наклонять под любым углом от 0 до 90 градусов и вращать под любым углом от 0 до 360 градусов.

Фотография процесса обработки

Область применения

HKNC-450Plus 5-осевой мостовой станок с ЧПУ

Параметры технологии

Технические характеристики
Модел	HKNC-450	HKNC-500	HKNC-650	HKNC-825
Диаметр диска	Ф350-450 мм	Ф400-500 мм	Ф350-ф650 мм	Ф400-ф800 мм
Рабочее поле	3500*2100 мм	3500*2100 мм	3500*2100 мм	3500*2100 мм
Макс. длина резки	3500 мм	3500 мм	3500 мм	3500 мм
Макс. толщина резки	90 мм	120 мм	200 мм	290 мм
Макс. ход подъема	250 мм	300 мм	500 мм	650 мм
Мощность главного двигателя	15 КВт	18.5 /26.4 КВт	18.5 /26.4 КВт	22 КВт /26.4 КВт
Мощность двигателя перемещения головки	1.3 КВт	1.3 КВт	1.15 КВт	1.15 КВт
Мощность двигателя перемещения балки	1.3 КВт	1.3 КВт	1.15 КВт	1.15 КВт
Мощность мотора гидравлической стации	2.2 КВт	2.2 КВт	2.2 КВт	2.2 КВт
Мощность подъемного двигателя	0.85 КВт	0.85 КВт	0.85 КВт	0.85 КВт
Расход воды	2 м3/ч	2 м3/ч	2 м3/ч	2 м3/ч
Размеры ( ДШВ)	570032602765 мм	570032602765 мм	630036003100 мм	680034003900 мм
Вес брутто	5500 кг	5400 /5800 кг	5800 кг	6500 кг
Грузоподъемность вакумных присосок	200 кг	200 кг	200 кг	200 кг
Скорость вращения шпинделя (диска)	0-6000 об/мин	0-6000 об/мин	0-6000 об/мин	0-6000 об/мин

Функции и конфигурация оборудования

Система управления — ЧПУ

Производитель: ESA

Производство: Италия

Премиальная ЧПУ-система с сенсорным экраном для простой настройки и автоматической обработки. Позволяет легко, точно и высокоэффективно выполнять даже сложные задачи обработки.

Программное обеспечение – Pegasus CAD/CAM

Производитель: Pegasus

Производство: Италия

Простота использования – Интуитивно понятный интерфейс, не требует специальных компьютерных навыков.

Надежность – Регулярные обновления и высококлассная техническая поддержка.

Мощный функционал – Различные модули и инструменты для широкого спектра технологий и видов обработки.

Линейные направляющие

Бренд: Hiwin Происхождение: Тайвань, Китай

Известная продукция высшего качества, используемая на траверсах и каретках для обеспечения высокой точности реза и длительного срока службы.

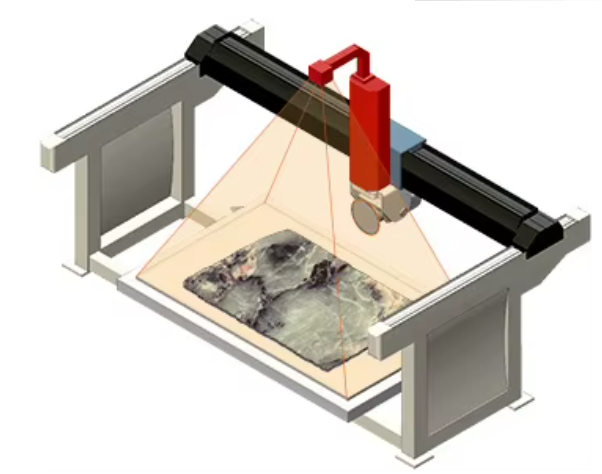

Функция захвата изображения плиты (опционально)

Приложение позволяет получать и обрабатывать фотографии плиты, корректируя дисторсию объектива и выравнивая изображение. На основе полученного снимка можно оптимально расположить шаблоны на плите, избегая дефектов материала, а также идентифицировать прожилки, требующие обработки. Дополнительно доступна возможность геометрического анализа кромок плиты.

Цифровой серводвигатель

Бренд: ESA

Производство: Италия

Бесколлекторный серводвигатель постоянного тока со встроенными приводами, обеспечивающий полную цифровую интеграцию с ЧПУ ESA. Обеспечивает надежное управление по осям X, Y, Z и C.
