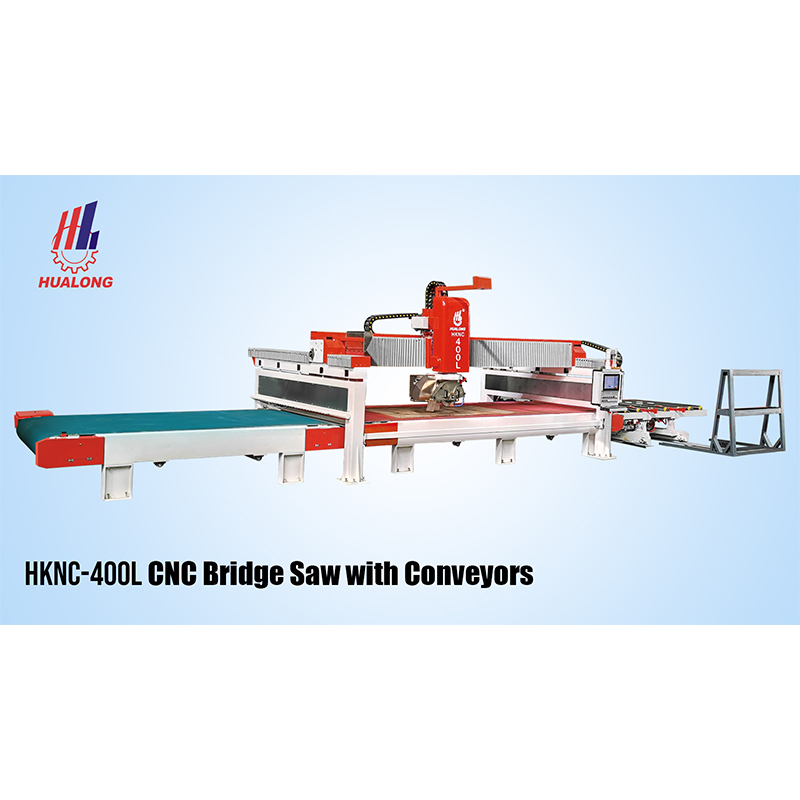

HKNC-400L 4+1 осевой мостовой станок с ЧПУ и конвейерами

HKNC-400L 4+1 осевой мостовой станок с ЧПУ и конвейерами

Обзор станков HKNC-400L – это высокопроизводительная мостовая пила с полным ЧПУ-управлением, разработанная для максимального увеличения скорости резки и устранения простоев, связанных с загрузкой плит, программированием заданий и выгрузкой деталей. Этот усовершенствованный стан...

Отправить заявку

  

Описание

связаться с нами

Обзор станков

HKNC-400L — это высокопроизводительная мостовая пила с полным ЧПУ-управлением, разработанная для максимального увеличения скорости резки и устранения простоев, связанных с загрузкой плит, программированием заданий и выгрузкой деталей. Этот усовершенствованный станок объединяет полную функциональность и универсальность 5-осевой пилы с ЧПУ с запатентованным манипулятором деталей «Cut & Move», обеспечивая непрерывную работу на настоящей линии резки, которая никогда не останавливается.

Мостовая пила оснащена автоматическим загрузчиком плит, который непрерывно подает плиты в станок сбоку, синхронизированным с конвейерными лентами, которые перемещают плиты через зону резки под пилой. Отрезанные части и остатки эффективно выгружаются с другой стороны, обеспечивая бесперебойное производство.

Основные характеристики

1. Экономит время загрузки и трудозатраты, обеспечивая непрерывную работу без ручного вмешательства.

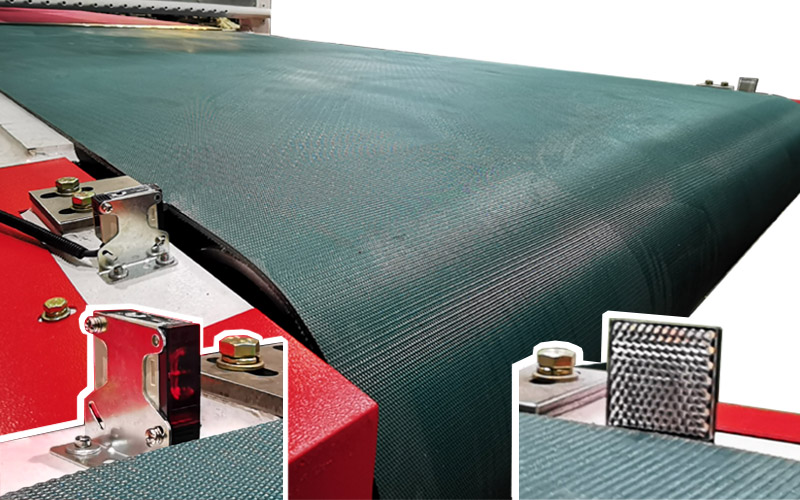

2. Использует управляемую лазером конвейерную ленту для быстрого и точного позиционирования плит.

3. Автоматически определяет положение плит с помощью передовой технологии технического зрения, обеспечивая точную резку.

4. Станок можно программировать удаленно, заранее или непосредственно на панели управления всего за несколько минут, даже во время резки.

5. Имеет программное обеспечение для раскроя, которое автоматически оптимизирует резку плит, минимизируя отходы и оптимизируя время обработки.

6. Оснащен запатентованным манипулятором «Cut & Move» для перемещения отрезанных деталей, обеспечивая эффективный рабочий процесс и сокращение ручного перемещения.

7. Станок предназначен для высокоскоростной резки с максимальной скоростью вращения шпинделя 0-24000 об/мин, подходит как для черновой резки, так и для мелкой детализации.

8. Изготовлен из прочной рамы и высокоточных компонентов, что обеспечивает долговременную надежность и минимальное техническое обслуживание.

9. Оснащен 19-дюймовым цветным сенсорным экраном и интуитивно понятным пользовательским интерфейсом, что упрощает эксплуатацию и программирование.

10. Интегрированная конвейерная система обеспечивает непрерывную подачу и выгрузку слябов, поддерживая плавный производственный поток.

Применение

HKNC-400L идеально подходит для широкого спектра применений, включая:

Кухонные столешницы: резка и обработка столешниц из мрамора и гранита.

Полы: резка и обработка напольных покрытий из мрамора и гранита.

Лестницы и пороги: резка и обработка лестниц и порогов из мрамора и гранита.

Камины: резка и обработка каминов из мрамора и гранита.

Памятники: резка и обработка надгробий и других мемориальных камней.

Декоративные настенные панели: резка и обработка декоративных настенных панелей из мрамора и гранита.

Параметр

Технические данные для HKNC-400L
Диаметр пильного диска	ø350-ø400	mm
Ход каретки (ось X)	3500	mm
Ход каретки (ось Y)	2000	mm
Размер загрузчика	3076 x 3000	mm
Размер главного конвейера	12290 x 2100	mm
Размер выходного конвейера	8490 x 2100	mm
Скорость вращения лезвия	0-3500	rpm
Макс. толщина реза	80	mm
Макс. ход подъема	250	mm
Макс. Грузоподъемность присосками	200	kg
Мощность главного двигателя	15	kw
Мощность двигателя возвратно-поступательного движения рамы фрезы	2	kw
Мощность двигателя перемещения траверсы	1.1	kw
Мощность двигателя гидростанции	2.2	kw
Мощность двигателя подъема	0.85	kw
Общая мощность	24.75	kw
Расход воды	2	m3/h
Общая масса	13000	kg
Размеры (Д x Ш x В)	13100x3685x3250	mm

Функции и конфигурация оборудования

Система управления — ЧПУ

Производитель: ESA

Производство: Италия

Премиальная ЧПУ-система с сенсорным экраном для простой настройки и автоматической обработки. Позволяет легко, точно и высокоэффективно выполнять даже сложные задачи обработки.

Программное обеспечение – Pegasus CAD/CAM

Производитель: PegasusПроизводство: Италия

Простота использования – Интуитивно понятный интерфейс, не требует специальных компьютерных навыков.

Надежность – Регулярные обновления и высококлассная техническая поддержка.

Мощный функционал – Различные модули и инструменты для широкого спектра технологий и видов обработки.

Линейные направляющие

Бренд: Hiwin Происхождение: Тайвань, Китай

Известная продукция высшего качества, используемая на траверсах и каретках для обеспечения высокой точности реза и длительного срока службы.

Функция захвата изображения плиты (опционально)

Приложение позволяет получать и обрабатывать фотографии плиты, корректируя дисторсию объектива и выравнивая изображение. На основе полученного снимка можно оптимально расположить шаблоны на плите, избегая дефектов материала, а также идентифицировать прожилки, требующие обработки. Дополнительно доступна возможность геометрического анализа кромок плиты.

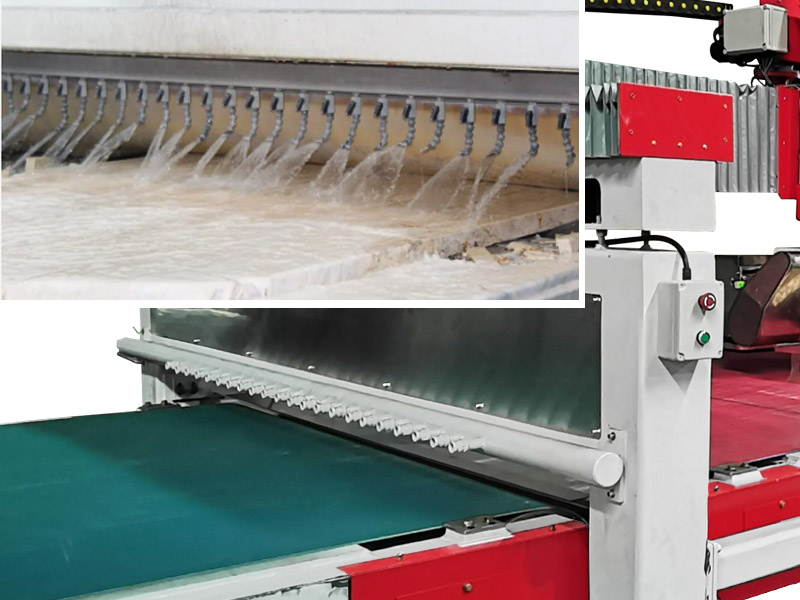

Группа очистки

Позволяет очищать поверхность нарезанных деталей перед их упаковкой

Система разгрузки Stop & Go

Автоматическая система блокировки, которая с помощью лазера позволяет продвигать и останавливать детали до края ленты.

Цифровой серводвигатель

Бренд: ESA

Производство: Италия

Бесколлекторный серводвигатель постоянного тока со встроенными приводами, обеспечивающий полную цифровую интеграцию с ЧПУ ESA. Обеспечивает надежное управление по осям X, Y, Z и C.

Модуль гравировки (опционально)

Тип: электроприводной шпиндель

Скорость вращения: 0-24000 об/мин

Мощность: 5.5 кВт

Электрический шпиндель обладает значительно более высокой скоростью вращения по сравнению с механическим, что обеспечивает исключительно точную и быструю гравировку, а также многократно увеличивает скорость выполнения криволинейных резов и угловой фрезеровки.
