HLRC – 4020 Пятиосевая гидроаброзианая резка

HLRC – 4020 Пятиосевая гидроаброзианая резка

Гидроаброзианая резка – это универсальное дополнение для любого производственного цеха, которое позволяет точно резать различные материалы и их толщины. Эта машина работает, выбрасывая воду с высокой скоростью и давлением, эффективно разрушая материал, который она резает, подобно механи...

Отправить заявку

  

Описание

связаться с нами

Гидроаброзианая резка - это универсальное дополнение для любого производственного цеха, которое позволяет точно резать различные материалы и их толщины. Эта машина работает, выбрасывая воду с высокой скоростью и давлением, эффективно разрушая материал, который она резает, подобно механической обработке, но без необходимости в режущих инструментах. Это мощное промышленное оборудование, способное прорезать металлы, пластики, композитные материалы, керамику и даже более твердые материалы. Для более мягких материалов, таких как дерево и резина, достаточно чистой воды, в то время как для более твердых материалов требуется добавка абразива, например, гранат или оксид алюминия, чтобы повысить резательную способность.

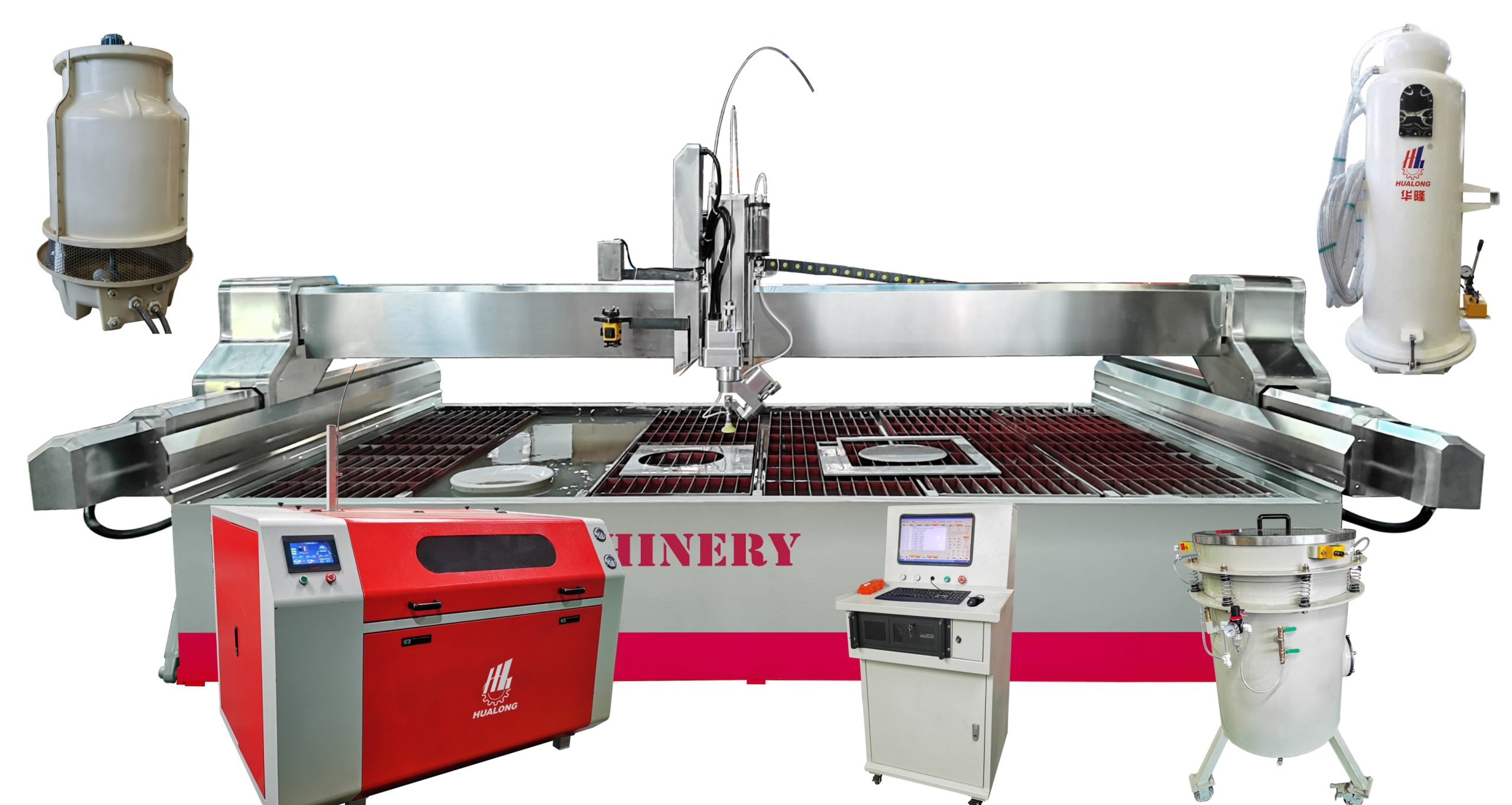

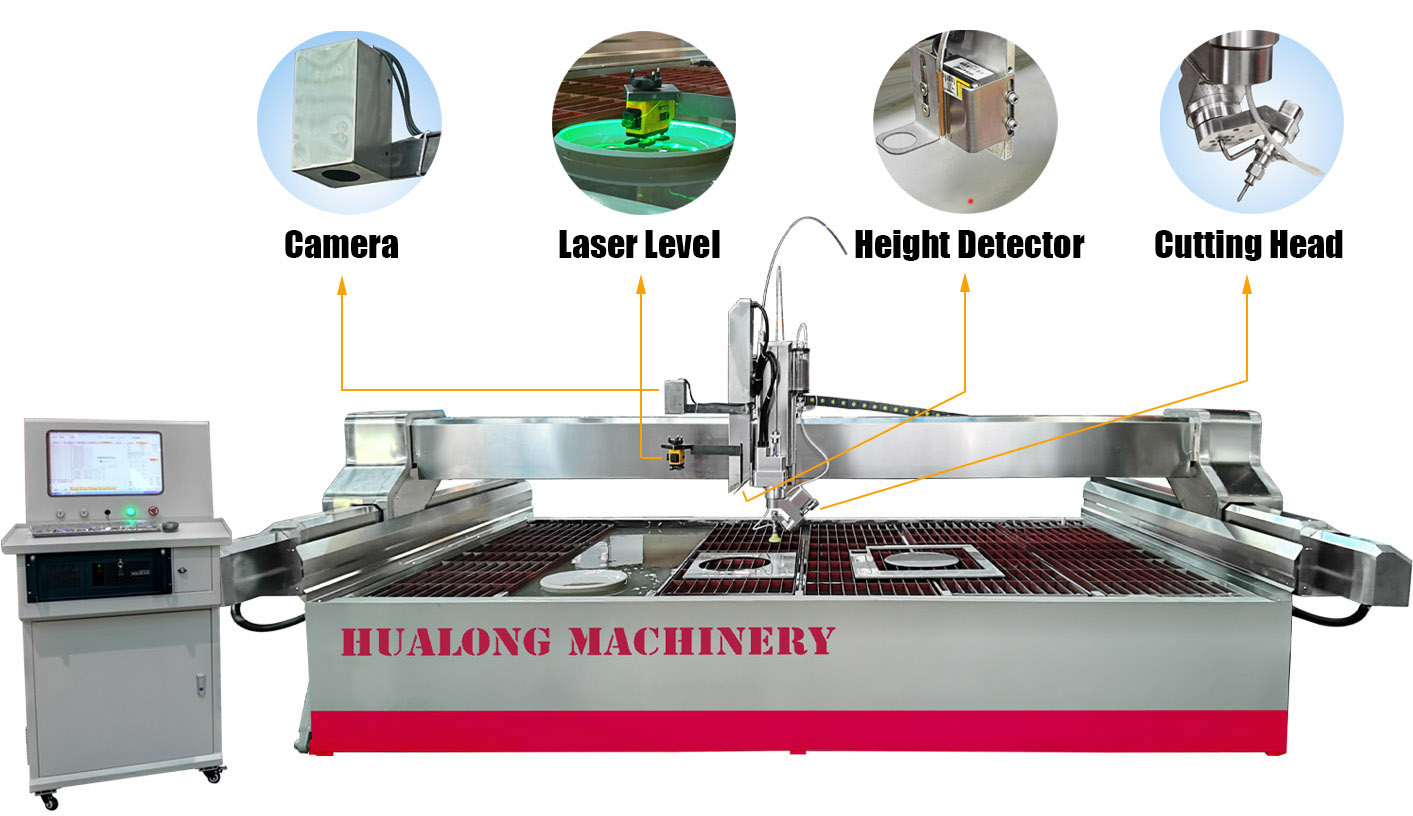

HLRC - 4020 Гидроаброзианая резка

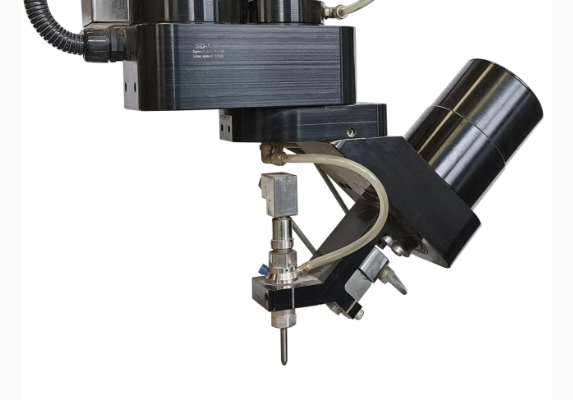

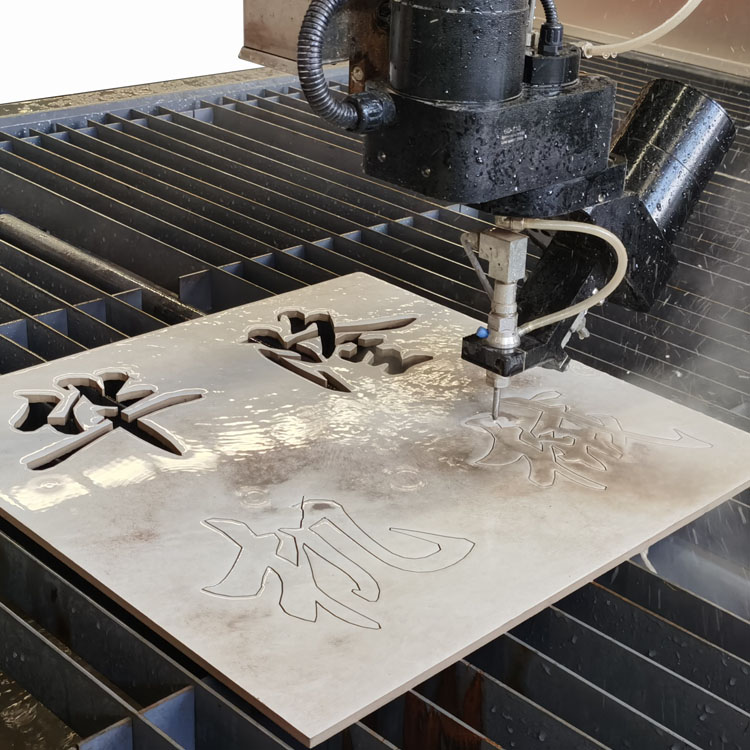

Гидроаброзианая резка Hualong представляет собой полностью программно - управляемую пятиосевую режущую головку, которая значительно расширяет функциональность Вашей абразивной струйный станок с водойной установки. HLRC - 4020 имеет диапазон резания от 0 до 60 градусов для резки со скошенной кромкой, наклонных сторон, сверлений - расточек и сложных трехмерных форм. Режущая головка практически устраняет конусность на готовых деталях с помощью автоматической компенсации конусности. Благодаря своей высокой точности позиционирования, HLRC - 4020 может резать детали, которые не требуют дополнительной обработки, значительно сокращая время производства деталей.

Технические данные

Технические характеристики
Модел	HLRC-3020	HLRC-4020
Рабочее поле (мм)	3300*2100	4100*2100
Ход по оси Х (мм)	3200	4000
Ход по оси Y (мм)	2000	2000
Ход по оси Z (мм)	80-130	80-130
Вращение двигателя по оси А :	± 60°	± 60°
Вращение двигателя по оси C :	± 360°	± 360°
Точность резки (мм)	±0.1	±0.1
Повторяемая точность (мм)	±0.05	±0.05
Скорость перемещения (мм/мин)	5000/15000	5000/15000
Главный двигатель (кВт)	37	37
Размеры ( ДШВ) (мм)	4430x2780x2200	4940x2800x2220

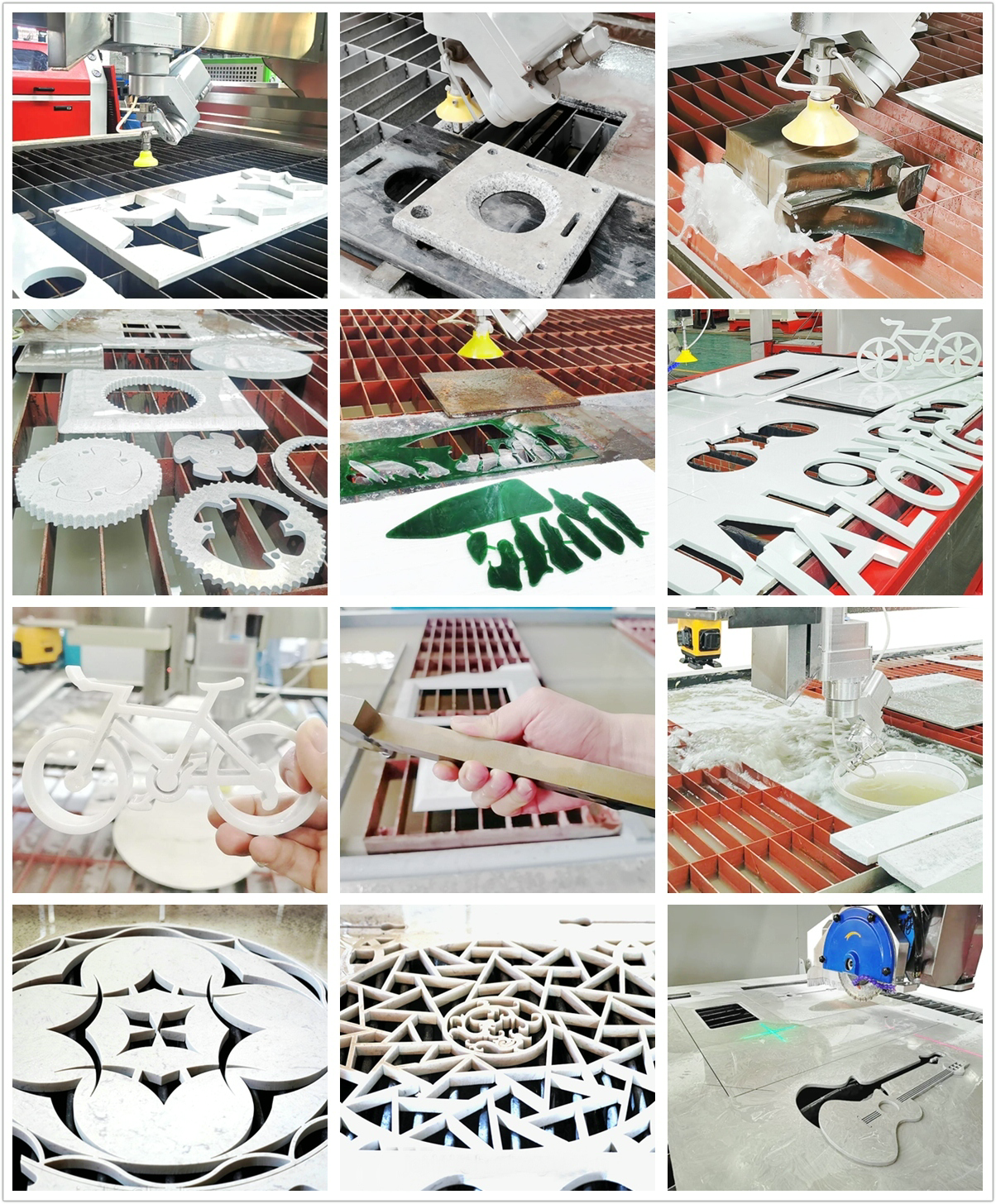

Сфера применения

Из чего состоит станок гидроабразивной резки и какие компоненты ?

HKNC-400J 5-осевой мостовой камнерезный станок с 3-осевой гидроабразивной резкой (многофункциональный комбинированный комплекс)

Высокого давления насос

Использует импортные ядровые детали, прочный и безопасный, нагнетает воду и обеспечивает ее непрерывный выход, преобразуя в сверхзвуковой водяной струйный поток на режущей головке.

Максимальное выходное давление до 4137 бар (60000 psi) или 400 МПа, устойчивое давление резания до 380 МПа.

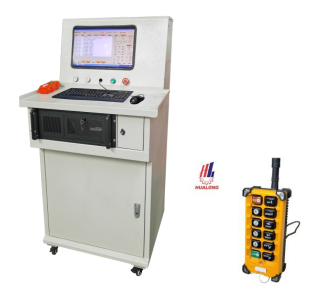

ЧПУ - контроллер

Станок оснащен ЧПУ - системой для струйной резки NcStudio V10, 19 - дюймовым ЖК - дисплеем, интерфейсом насоса, клавиатурой и мышью.

Совместим с G - кодом, файлами PLT, DXF, сгенерированными CAD/CAM - программой UG, Mastercam, Casmate, Art Cam, Autocad, CorelDraw и др.

Дистанционный пульт управления (по желанию)

Для удобного управления движением по пяти осям.

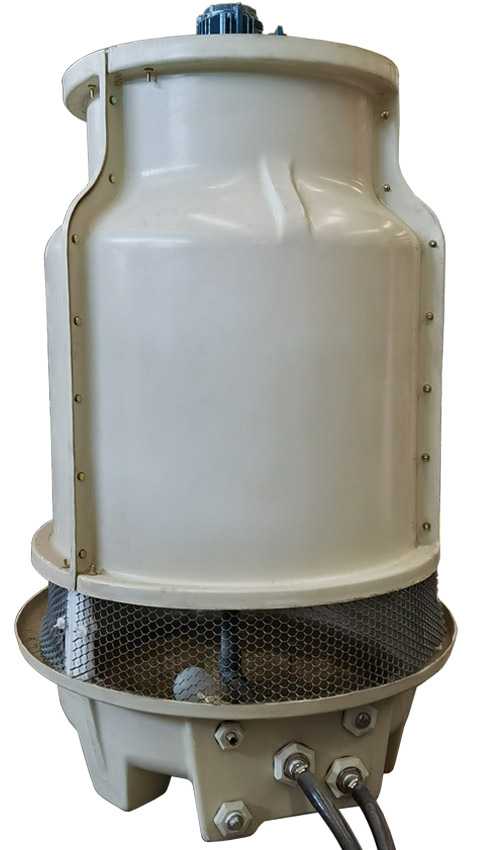

Водяной холодильник

Менее требовательный в обслуживании, более стабильный и эффективный холодильник. Он охлаждает и обеспечивает стабильную циркуляцию гидравлической системы при температуре 55 - 57°C.

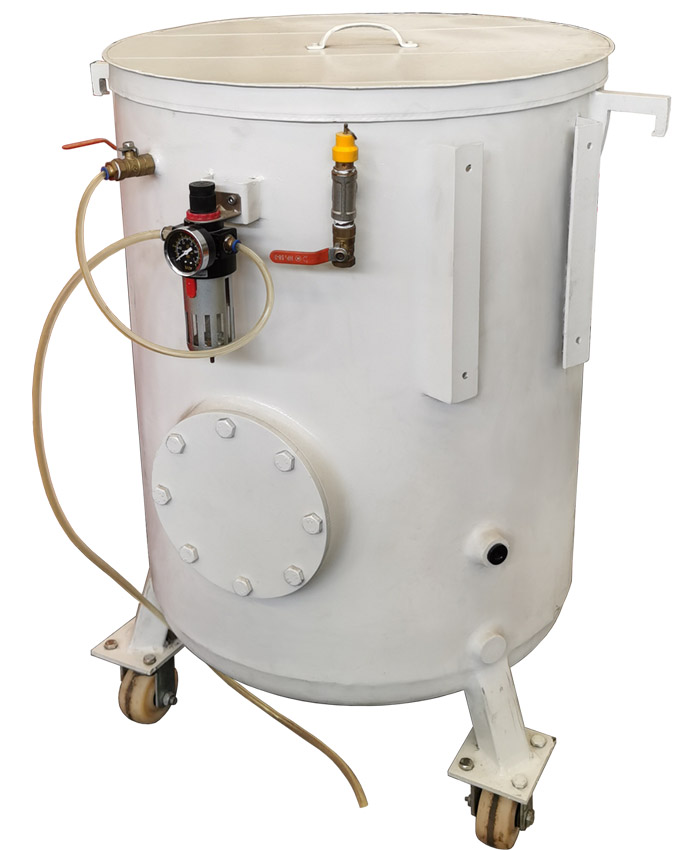

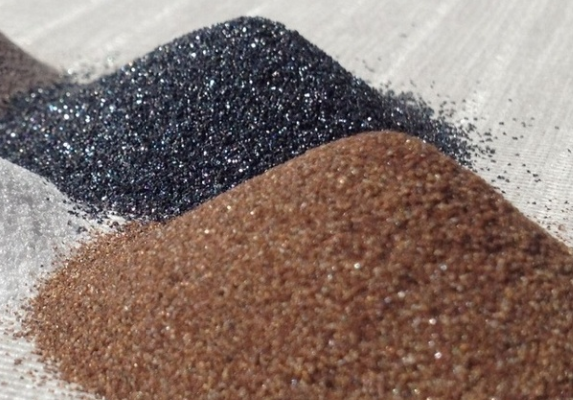

Бак для абразива

Передает абразив в регулятор абразива.

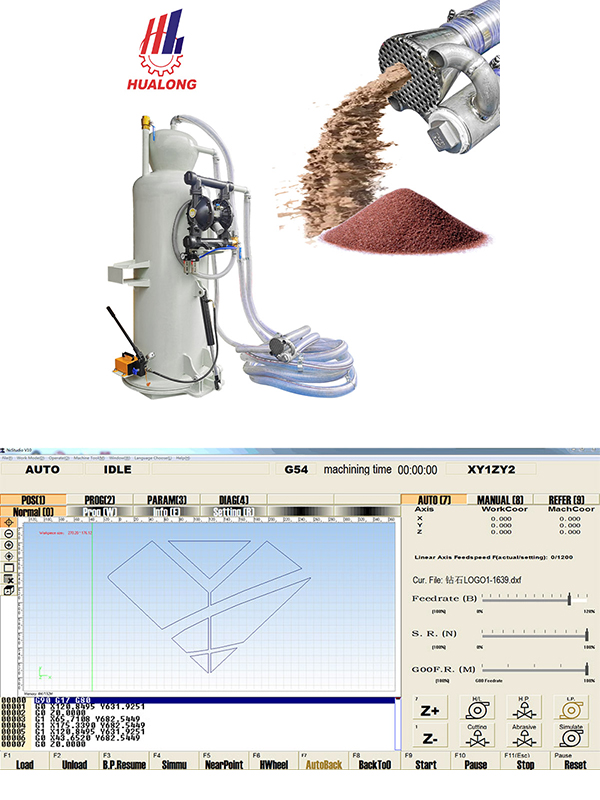

Система удаления абразива (по желанию)
Эта портативная система позволяет удалять абразив во время струйной резки.
Программное обеспечение для струйной резки
Бренд: Вейхонг
Происхождение: Китай
Зрелые решения по управлению движением, которые позволяют решить проблемы конусности, зацепления и другие технические проблемы при высоконапорной водяной струйной резке, а также реализовать идеальную динамическую пятиосевую резку. Легко в использовании и обучении.

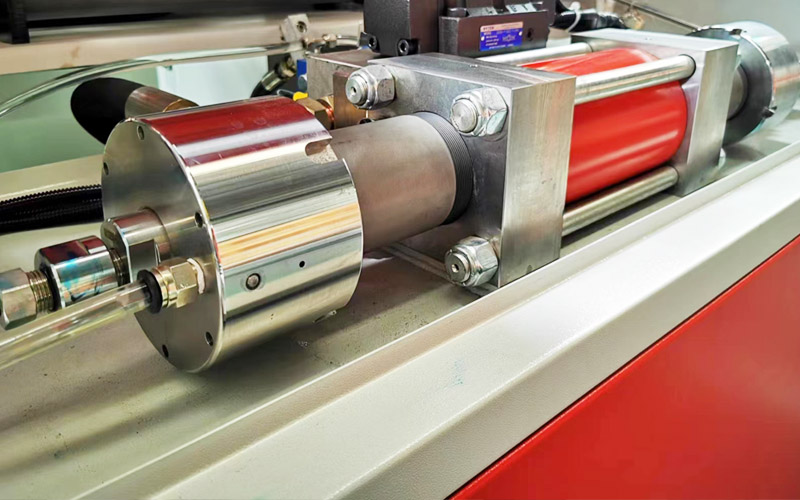

Усилитель давления

Для непрерывного производства высоконапорной воды. Основные детали произведены компанией Ashcroft, США. Стабильная работа и характеристики.

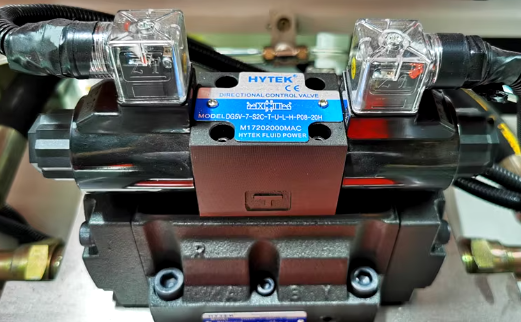

Электромагнитный клапан

Бренд: Хайтек

Происхождение: Тайвань, Китай

Показывает и изменяет преимущества

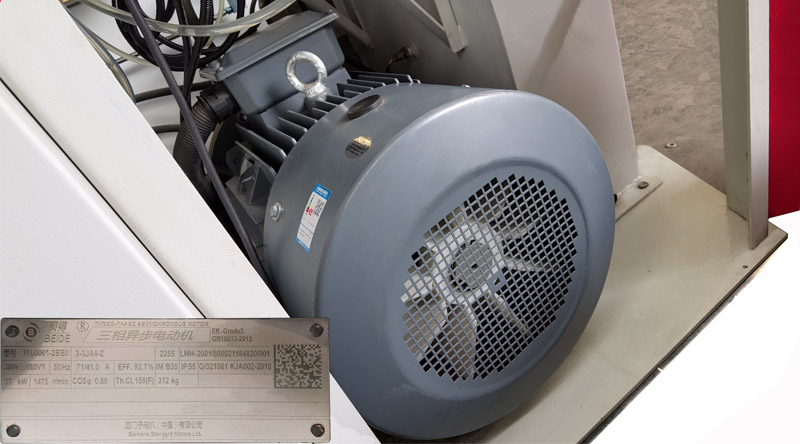

Главный двигатель

Производитель: ND

Происхождение: Китай

Мощность: 37 кВт

КПД: 93.9%

Для преобразования электрической энергии в механическую для высоконапорного насоса

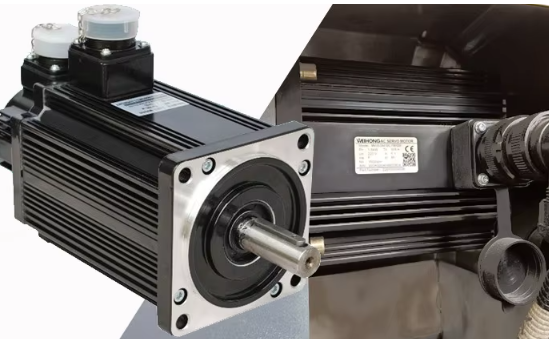

Сервопривод

Бренд: Вейхонг

Происхождение: Китай

Число оборотов: 0 - 1500 об/мин

Прямо соединен с точными шариковыми винтами. Обеспечивает точное и плавное движение по оси X.

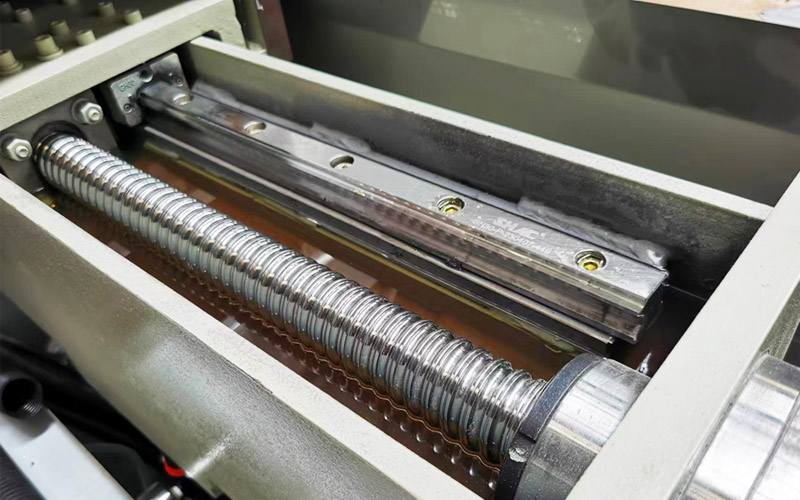

Линейный направляющий

Для обеспечения быстрого и плавного осевого движения используются линейный слайдер и тележка, винтовая рейка и шестерня. Линейные слайды и рельсы, винтовые рейки и шестерни во всех системах защищены автоматическим масляным насосом для предотвращения ржавчины и сохранения чувствительности.

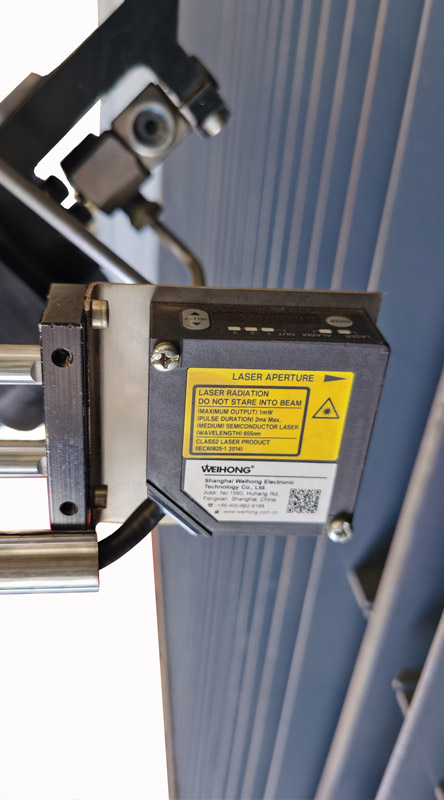

Лазерный датчик

Бренд: Weihong

Происхождение: Китай

Автоматическая функция сканирования точного высотомера, обеспечивающая постоянное расстояние между резательным инструментом и поверхностью детали.
